公头公针 · 直式
标准型 / 线缆端接直式公头（Plug），带中心针，用于射频线缆端接或设备面板输出端口，螺套为内螺纹。
| 代号 | 最小 mm | 最大 mm |
|---|---|---|
| A | 6.35 | — |
| B | 4.53 | 4.59 |
| C | 2.56 | 3.43 |
| D | 0 | 0.18 |
| E | 1.91 | 2.56 |
| F | 0 | 0.25 |
| G | 0.90 | 0.94 |
| H | 0 | 0.38 |
| J | 1.25 | 1.30 |
| K | 4.10 | 4.13 |
注：A 为最小保证长度，无上限要求。
SMA 射频连接器 | 全规格选型指南
直头 / 弯头 · 公头 / 母头 · 标准极性 / 反极性 · DC–26.5 GHz
§1 产品概述
SMA（SubMiniature version A）连接器是 1960 年代由 Bendix / Omni-Spectra 开发的 50Ω 螺纹射频同轴连接器，采用 1/4-36 UNEF 螺纹耦合。凭借优异的电气性能与小型化结构，广泛用于测试测量、卫星通信、5G 基站与 Wi-Fi 射频前端。本页汇总 SMA 的全部规格变体——直头 / 弯头、公头 / 母头、标准极性 / 反极性（RP-SMA）、板载焊接型，帮助你在一个页面内完成选型，并提供实拍产品图与工程尺寸表。
§2 规格参数详解
参数
典型数值
频率范围
DC – 18 GHz（标准） / DC – 26.5 GHz（精密）
特性阻抗
50 Ω
VSWR
≤ 1.25 @ 18 GHz
插入损耗
≤ 0.15 dB @ 18 GHz
额定功率
100 W @ 25 °C（1 GHz）
工作温度
-55 °C ~ +165 °C
§3 产品目录与工程尺寸

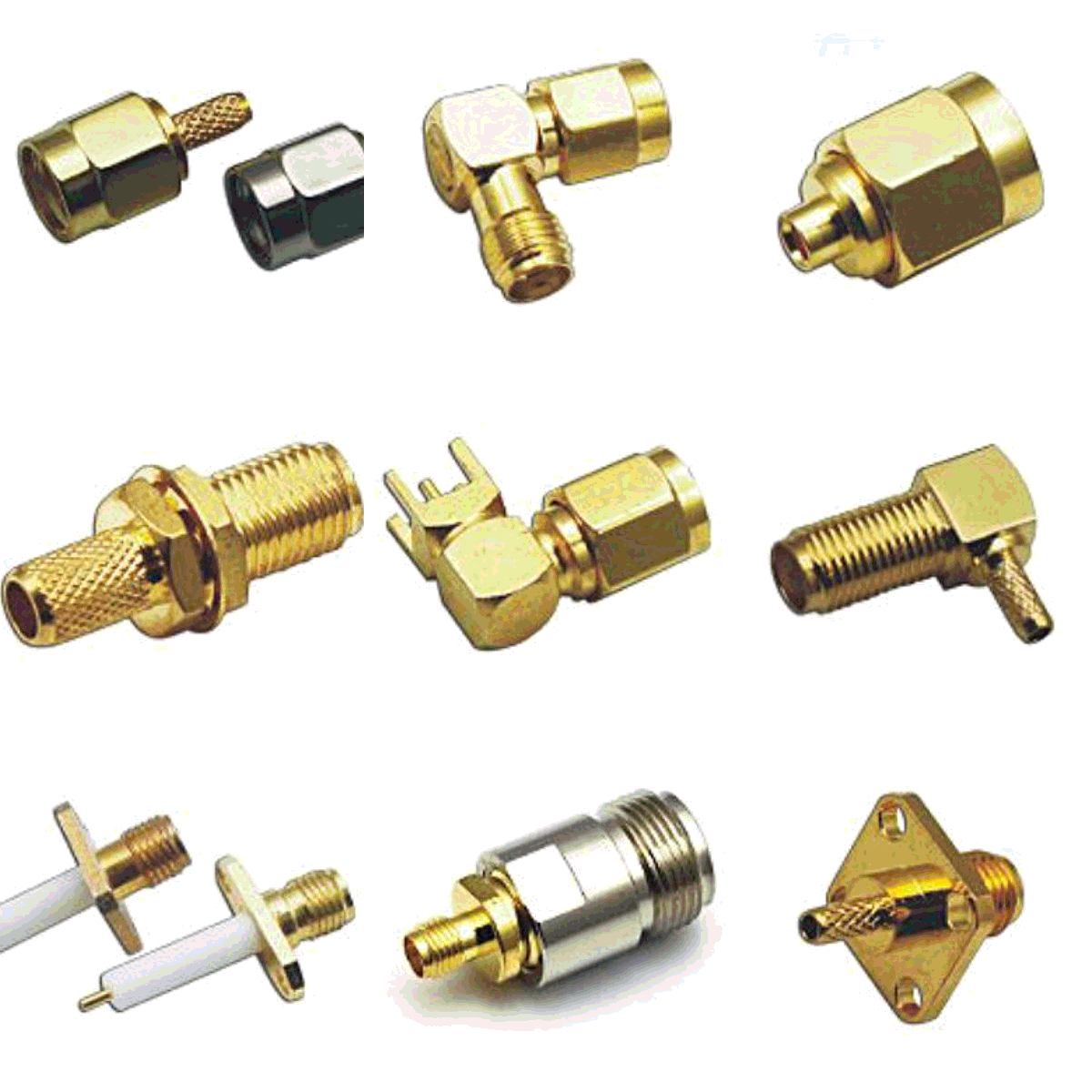

以下为本站常备的 SMA 连接器实拍图与接口尺寸。所有尺寸代号对应同一套工程尺寸图（Plug / Jack），单位为毫米（mm）。板载型在标准接口基础上增加 PCB 焊脚，适用于垂直或水平焊接安装。

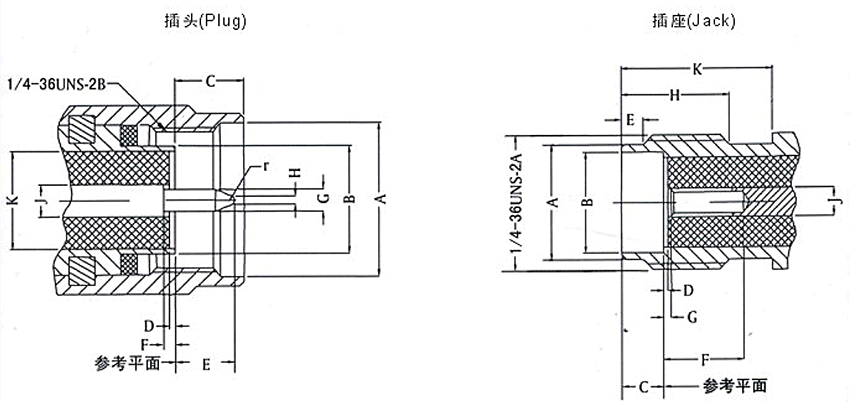

SMA 接口尺寸代号说明
左图为公头（Plug）结构，右图为母头（Jack）结构。A、B、C…K 各代号在实物照片中的具体数值见下表。点击可下载完整工程图纸。
标准连接器

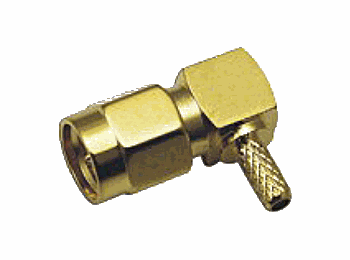

公头公针 · 弯头
标准型 / 线缆端接90° 弯头公头，适用于机箱内部布线或面板靠墙场景，节省法向空间。
| 代号 | 最小 mm | 最大 mm |
|---|---|---|
| A | 6.35 | — |
| B | 4.53 | 4.59 |
| C | 2.56 | 3.43 |
| D | 0 | 0.18 |
| E | 1.91 | 2.56 |
| F | 0 | 0.25 |
| G | 0.90 | 0.94 |
| H | 0 | 0.38 |
| J | 1.25 | 1.30 |
| K | 4.10 | 4.13 |
注：接口尺寸与直式公头一致，弯折方向按需定制。

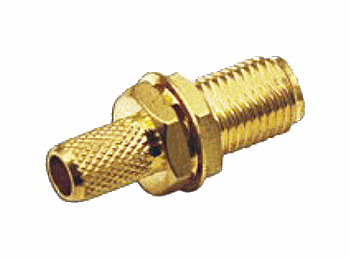

母头母针 · 直式
标准型 / 面板安装直式母头（Jack），带中心孔与穿墙螺母，常用于面板安装或线缆端接，螺套为外螺纹。
| 代号 | 最小 mm | 最大 mm |
|---|---|---|
| A | 5.28 | 5.49 |
| B | 4.60 | 4.67 |
| C | 1.88 | 1.98 |
| D | 0 | 0.18 |
| E | 0.38 | 1.41 |
| F | 2.92 | — |
| G | 0 | 0.08 |
| H | 4.32 | — |
| J | 1.25 | 1.30 |
| K | 5.54 | — |
注：F、H、K 为最小保证尺寸，穿墙长度可按需定制。
母头母针 · 弯头
标准型 / 线缆端接90° 弯头母头，适用于高密度机柜内部布线，出线方向与连接器轴线垂直。
| 代号 | 最小 mm | 最大 mm |
|---|---|---|
| A | 5.28 | 5.49 |
| B | 4.60 | 4.67 |
| C | 1.88 | 1.98 |
| D | 0 | 0.18 |
| E | 0.38 | 1.41 |
| F | 2.92 | — |
| G | 0 | 0.08 |
| H | 4.32 | — |
| J | 1.25 | 1.30 |
| K | 5.54 | — |
注：接口尺寸与直式母头一致，弯折方向可按需定制。
板载连接器

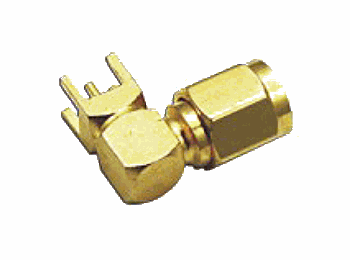

公头公针 · 板载弯头
板载型 / PCB 焊接90° 弯头板载公头，带 PCB 焊脚，可直接焊接在射频前端电路板上，用于天线端口或测试点。
| 代号 | 最小 mm | 最大 mm |
|---|---|---|
| A | 6.35 | — |
| B | 4.53 | 4.59 |
| C | 2.56 | 3.43 |
| D | 0 | 0.18 |
| E | 1.91 | 2.56 |
| F | 0 | 0.25 |
| G | 0.90 | 0.94 |
| H | 0 | 0.38 |
| J | 1.25 | 1.30 |
| K | 4.10 | 4.13 |
注：接口尺寸同标准公头，焊脚间距与长度可按 PCB 布局定制。

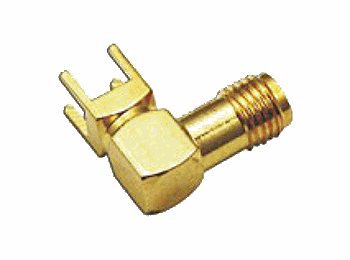

母头母针 · 板载弯头
板载型 / PCB 焊接90° 弯头板载母头，带 PCB 焊脚，常用于 Wi-Fi / 蓝牙模组的天线座，支持水平或垂直焊接。
| 代号 | 最小 mm | 最大 mm |
|---|---|---|
| A | 5.28 | 5.49 |
| B | 4.60 | 4.67 |
| C | 1.88 | 1.98 |
| D | 0 | 0.18 |
| E | 0.38 | 1.41 |
| F | 2.92 | — |
| G | 0 | 0.08 |
| H | 4.32 | — |
| J | 1.25 | 1.30 |
| K | 5.54 | — |
注：接口尺寸同标准母头，焊脚形式与接地脚数量可定制。
§4 直头 vs 弯头
直头（Straight）
连接器轴线与电缆同轴，信号直通损耗最低。适用于空间充裕、对插损敏感的设备面板与线缆互联，如 VNA 测试线、基站射频链路。
弯头（Right-angle）
连接器轴线与电缆成 90°，节省机箱内部空间。适用于高密度机架、面板靠墙、布线受限场景，代价是插损略高于直头。
§5 公头 vs 母头
公头（Male / Plug）
中心为针状内导体、外壳带内螺纹（螺套）。常作为设备面板输出端口或电缆端接插头，与母头旋合锁紧。
母头（Female / Jack）
中心为孔状内导体、外壳带外螺纹（螺套）。用于电缆端接或面板输入端口，接纳公头旋合，形成屏蔽良好的同轴通道。
§7 应用场景
VNA 测试测量
矢量网络分析仪射频线缆，覆盖 DC – 26.5 GHz，精密级用于去嵌入与校准。
卫星通信
L / S / C 波段星载与地面终端射频链路，标准极性公母头旋合锁紧。
5G 基站射频前端
AAU / RRU 射频端口与时钟分配，小型化高频段精密互连。
Wi-Fi 外置天线
路由器 / 网关外置天线多采用 RP-SMA（反极性），防止误插到标准极性设备。
§8 选型指南
空间受限 / 高密度
机箱内部布线、面板靠墙 → 选弯头（Right-angle），90° 出线节省空间，代价是插损略高。
Wi-Fi / 防误插
路由器外置天线 → 选反极性 RP-SMA，中心针/孔互换设计防止误插到标准极性设备。
精密测试 / 高频
VNA 去嵌入、>18 GHz 应用 → 选精密级 SMA（DC–26.5 GHz），VSWR 与插损余量更优。
§9 常见问题 FAQ
Q：SMA 标称 18 GHz，为什么 20 GHz 还能用？
A：回波损耗在 18 GHz 边缘仍有裕量，但建议 20 GHz+ 使用精密级（DC–26.5 GHz）以保证 VSWR。详细分析见《SMA 标称 18 GHz，为什么 VNA 在 20 GHz 还能用？》。
Q：50 Ω 和 75 Ω SMA 能混用吗？
A：不能。阻抗不匹配会导致 VSWR 急剧恶化、反射增大，应使用专用 75 Ω 连接器。实测数据见《50 Ω 和 75 Ω SMA 混用会怎样？》。
Q：标准极性 SMA 能插进 RP-SMA 吗？
A：螺纹相同但中心针/孔极性相反，旋合后内导体无法正确接触，插上也无信号传输。Wi-Fi 天线多使用 RP-SMA 防误插。
Q：直头和弯头能直接互转吗？
A：不能。需使用对应的 SMA 转接器或弯头/直头线缆，注意转接会引入额外插损。
Q：SMA 与 SMB / SMC 有什么区别？
A：SMA 采用螺纹耦合，更可靠、频率更高；SMB/SMC 为卡扣式，适用于更低频快插场景。
Q：板载 SMA 与普通线缆 SMA 有什么不同？
A：板载型带 PCB 焊脚，直接焊接在电路板上作为天线座或测试端口；线缆型则通过压接或焊接与同轴电缆连接。
